บทนำ

คุณเคยสงสัยหรือไม่ว่า อุปกรณ์แผ่นบางๆ ที่ไม่มีแม้แต่แบตเตอรี่อย่างแท็ก UHF RFID สามารถ “พูดคุย” และส่งข้อมูลกลับไปยังเครื่องอ่านที่อยู่ห่างออกไปหลายเมตรได้อย่างไร?

ความลับไม่ได้อยู่ที่การมีตัวส่งสัญญาณวิทยุอันทรงพลังซ่อนอยู่ แต่อยู่ที่กลเม็ดทางฟิสิกส์อันแยบยล นั่นคือการสลับสถานะตัวเองระหว่างการเป็น “ผู้ดูดซับพลังงาน” และ “ผู้สะท้อนพลังงาน” แบบไปมาในระดับเสี้ยววินาที กระบวนการที่ดูเหมือนเวทมนตร์นี้ แท้จริงแล้วคือสถาปัตยกรรมทางวิศวกรรมที่เรียกว่า “Backscattering Modulation” (การมอดูเลตแบบกระเจิงกลับ) วันนี้เราจะมาเจาะลึกกลไกการเปลี่ยนผ่านสถานะทางพลังงานนี้กันครับ

ทฤษฎีที่เกี่ยวข้อง (Concept)

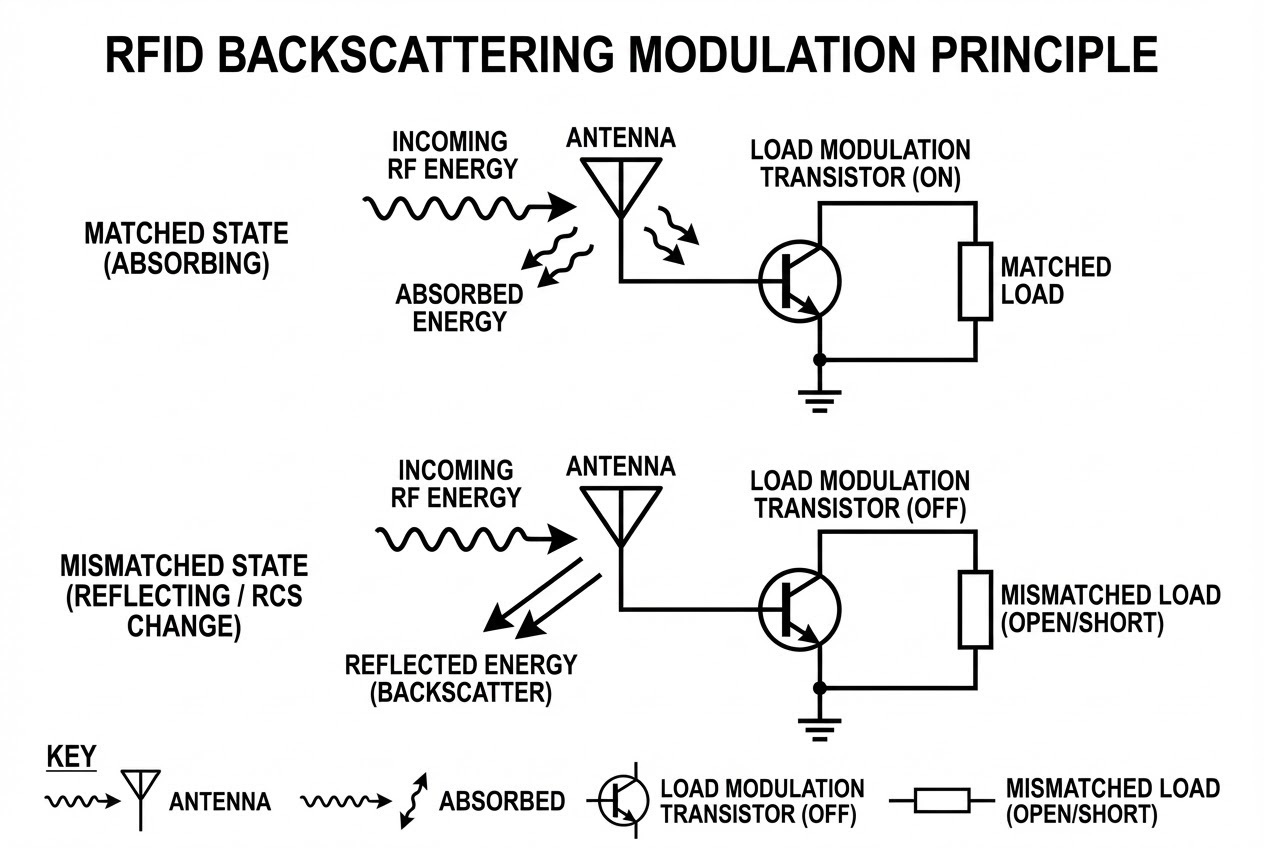

1. สถานะดูดซับ: เปิดประตูรับพลังงาน (The Matched State)

ในขั้นตอนแรกของการสื่อสารที่เรียกว่า “การเชื่อมต่อขาไป” (Forward link) เครื่องอ่านจะทำหน้าที่ส่งคลื่นพาหะ (Carrier frequency) ออกมาเพื่อจ่ายพลังงานให้กับแท็ก ในจังหวะนี้ แท็กมีหน้าที่เดียวคือต้อง “กลืนกิน” พลังงานที่ลอยอยู่ในอากาศให้ได้มากที่สุด

เพื่อให้การดูดซับพลังงานสมบูรณ์แบบที่สุด แท็กจะถูกตั้งค่าให้อยู่ในสถานะ “การจับคู่อิมพีแดนซ์เชิงซ้อน” (Conjugate impedance matching) ซึ่งหมายความว่า ความต้านทานภายในของตัวชิป (Load) จะถูกปรับให้เข้ากับความต้านทานของเสาอากาศ (Antenna) อย่างพอดีเป๊ะ ทำให้ไม่มีคลื่นนิ่ง (Standing waves) เกิดขึ้น พลังงานทั้งหมดจึงไหลเข้าสู่แท็กโดยไม่มีการสะท้อนกลับ เสมือนการเปิดประตูบ้านรับลมอย่างเต็มที่

2. สถานะสะท้อนกลับ: สร้างเสียงสะท้อน (The Mismatched State)

เมื่อแท็กได้รับพลังงานจนวงจรตื่นขึ้นและพร้อมที่จะส่งข้อมูลกลับ (Return link) หากแท็กต้องการส่งข้อมูลที่เป็นตรรกะ “0” วงจรอิเล็กทรอนิกส์ภายในแท็กจะทำการเปลี่ยนแปลงหรือ “มอดูเลต” ค่าอิมพีแดนซ์โหลด ($Z_l$) ของเสาอากาศอย่างจงใจ

“วงจรอิเล็กทรอนิกส์ของแท็กจะทำการมอดูเลตค่าอิมพีแดนซ์โหลดของเสาอากาศแท็ก… นำไปสู่การเกิดคลื่นนิ่ง และส่งผลให้เกิดพื้นที่หน้าตัดเรดาร์ (RCS) ที่มีประสิทธิภาพค่าใหม่ขึ้นมา”

การทำเช่นนี้ทำให้เกิดความ “ไม่เข้ากัน” (Mismatch) เมื่อความสมดุลถูกทำลาย ประตูที่เคยเปิดรับพลังงานจะถูกปิดกั้น พลังงานคลื่นแม่เหล็กไฟฟ้าจึงถูกบังคับให้สะท้อนกลับออกไปในอากาศ เหมือนกับการที่เราเอาแผ่นกระจกไปขวางทางแสงนั่นเอง

3. สวิตช์แห่งความลับ: ทรานซิสเตอร์มอดูเลตโหลด

ตัวการสำคัญที่ทำให้เกิดการเปลี่ยนสถานะไปมานี้คือ “ทรานซิสเตอร์มอดูเลตโหลด” (Load modulation transistor) ที่ทำงานเหมือนสวิตช์เปิด-ปิด เมื่อสวิตช์นี้ทำงาน มันจะสลับค่าความต้านทานของวงจร ทำให้เกิดการเปลี่ยนแปลงสิ่งที่เรียกว่า “พื้นที่หน้าตัดเรดาร์” (Radar Cross Section - RCS) ความแตกต่างระหว่างพื้นที่หน้าตัดตอนที่ดูดซับพลังงาน กับตอนที่สะท้อนพลังงาน เรียกว่าค่าความแปรปรวน $\Delta RCS$ ซึ่งทำให้กำลังของคลื่นที่สะท้อนกลับไปมีความแรงสลับขึ้นลง (Amplitude Modulation) จนเครื่องอ่านถอดรหัสออกมาเป็น 0 และ 1 ได้

สิ่งที่ต้องเตรียม (Prerequisites)

หากต้องการเขียนโปรแกรมเพื่อดึงค่าความแรงของคลื่นที่สะท้อนกลับมา (RSSI) หรือค่า Phase Angle เพื่อวิเคราะห์พฤติกรรมของแท็ก:

1. Hardware: UHF RFID Reader ที่รองรับการอ่านค่า Low-Level (เช่น Impinj Speedway)
2. Software: .NET Framework / .NET Core, Octane SDK (สำหรับ Impinj)

ขั้นตอนการทำงาน (Step-by-Step)

การอ่านค่าสัญญาณที่สะท้อนกลับมา (Backscatter) ในเชิง Software เราสามารถดึงค่า Phase Angle และ Peak RSSI เพื่อดูความแรงของ $\Delta RCS$ ได้ นี่คือตัวอย่างการดึงข้อมูลด้วย C# ผ่าน Impinj Octane SDK:

using Impinj.OctaneSdk;
using System;

public class RFIDBackscatterReader {
    public void StartReading() {
        ImpinjReader reader = new ImpinjReader();
        reader.Connect("192.168.1.100"); // ใส่ IP ของ Reader

        // เปิดใช้งานการอ่านค่า Low-Level Metrics ที่เกี่ยวข้องกับสัญญาณวิทยุ
        FeatureSet features = reader.QueryFeatureSet();
        Settings settings = reader.QueryDefaultSettings();

        // สั่งให้ Report ข้อมูล Phase Angle และ RSSI ที่สะท้อนกลับมา
        settings.Report.IncludePhaseAngle = true;
        settings.Report.IncludePeakRssi = true;

        reader.ApplySettings(settings);
        reader.TagsReported += OnTagsReported;
        reader.Start();
    }

    private void OnTagsReported(ImpinjReader sender, TagReport report) {
        foreach (Tag tag in report) {
            Console.WriteLine($"EPC: {tag.Epc}");
            // RSSI บ่งบอกถึงความแรงของคลื่นที่แท็กสะท้อน (Backscatter) กลับมา
            Console.WriteLine($"Peak RSSI (dBm): {tag.PeakRssiInDbm}");
            // Phase Angle สามารถใช้คำนวณระยะทางหรือทิศทางการเคลื่อนที่ได้
            Console.WriteLine($"Phase Angle (radians): {tag.PhaseAngleInRadians}");
            Console.WriteLine("-------------------------");
        }
    }
}

Pro Tip / ข้อควรระวัง: การสูญเสียพลังงานในอากาศ (Path Loss) เนื่องจากแท็กอาศัยพลังงานจากการกระเจิงคลื่นกลับ (Backscatter) พลังงานที่เครื่องอ่านได้รับจะแปรผกผันกับ “ระยะทางยกกำลังสี่” () ตามสมการ Radar Equation ไม่ใช่แค่ยกกำลังสองเหมือนการสื่อสารวิทยุแบบปกติ (Active Radio) นี่คือเหตุผลที่ว่าทำไมระยะการอ่านของแท็ก Passive จึงถูกจำกัดอยู่อย่างมากเมื่อเทียบกับแบบ Active!

สรุป

กลไกการเปลี่ยนสถานะจากการดูดซับเป็นสะท้อนพลังงาน คือข้อพิสูจน์ถึงความงดงามของการประยุกต์ใช้กฎทางฟิสิกส์พื้นฐานให้กลายเป็นเทคโนโลยีระดับโลก การเปลี่ยนคลื่นวิทยุรอบตัวให้กลายเป็นทั้ง “แหล่งจ่ายไฟ” และ “พาหนะส่งข้อมูล” ช่วยให้เราติดตามสิ่งของนับพันล้านชิ้นได้ในราคาที่จับต้องได้

ในอนาคต หากเราสามารถประยุกต์ใช้หลักการเปลี่ยนสถานะอิมพีแดนซ์นี้กับคลื่นวิทยุหรือสัญญาณ Wi-Fi ที่ล่องลอยอยู่เต็มเมืองหลวง (Ambient Backscatter) เราจะสามารถสร้างเครือข่ายเซ็นเซอร์อัจฉริยะ (IoT) ระดับมวลชน โดยที่ไม่ต้องกังวลเรื่องการชาร์จไฟหรือเปลี่ยนแบตเตอรี่อีกต่อไปเลยครับ
